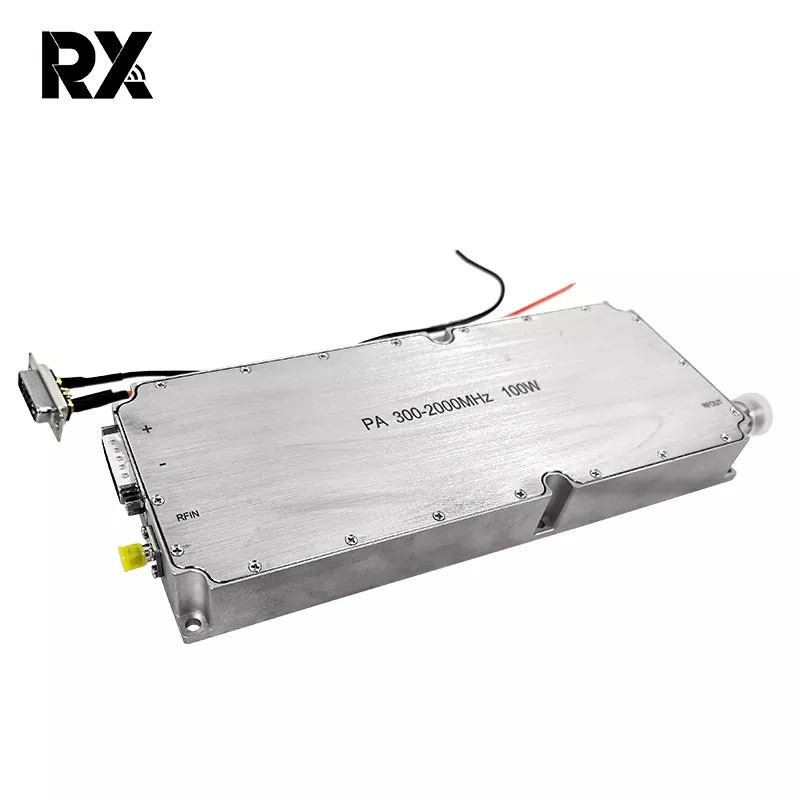

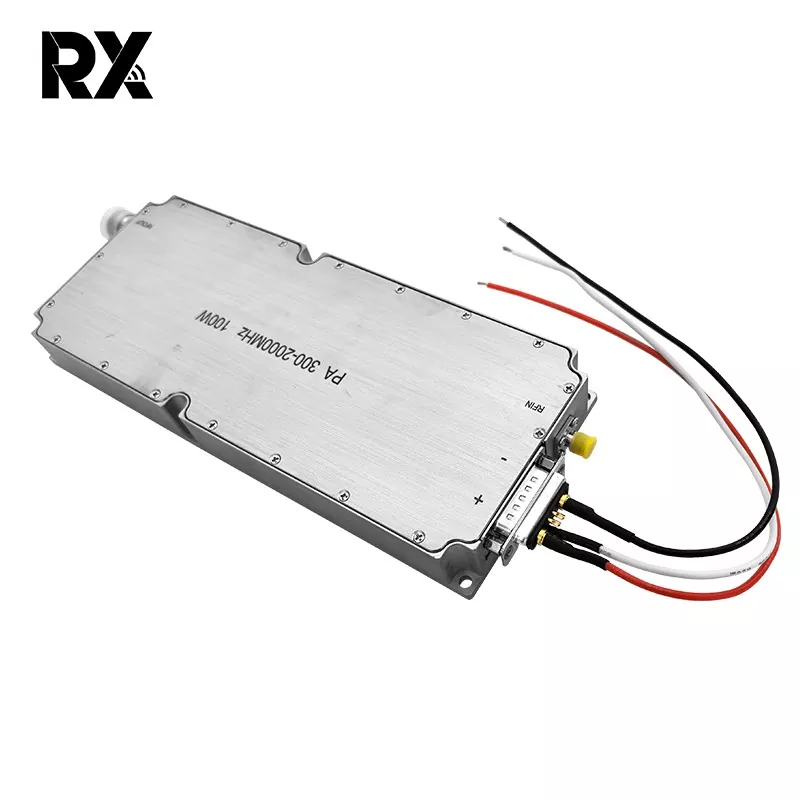

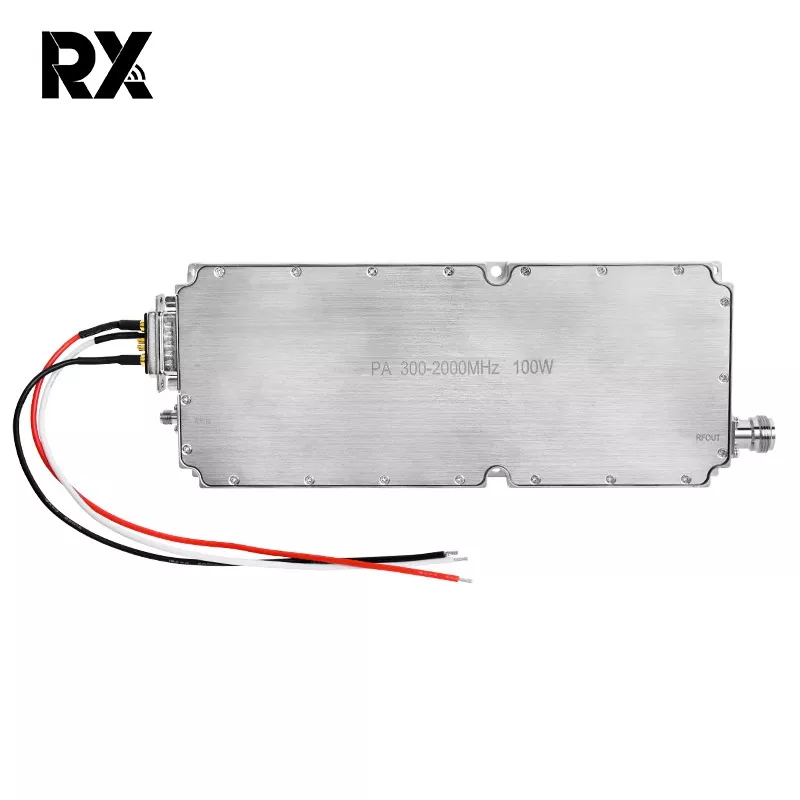

100W RF-eindversterkermodule 300 -2000MHz 32V 8A Hoge versterking

De 100W RF-eindversterkermodule is een krachtige versterkermodule die speciaal is ontworpen voor professionele RF-systemen. Het bestrijkt een ultrabrede werkfrequentieband van 300-2000 MHz, ondersteunt 32 V DC-voeding en heeft een nominale bedrijfsstroom van 8 A. 100W RF-eindversterkermodule 300-2000MHz 32V 8A High Gain kan het stroomprobleem bij RF-signaaloverdracht effectief oplossen en wordt veel gebruikt in draadloze communicatie, RF-testen, industriële controle en andere gebieden.

Stuur onderzoek

Productomschrijving

Deze module heeft een hoog vermogen van 100 W, een brede frequentieband van 300-2000 MHz en industriële betrouwbaarheid. 100W RF-eindversterkermodule 300-2000MHz 32V 8A High Gain kan niet alleen het kernpijnpunt van "zwakke signalen kunnen niet over lange afstanden worden verzonden" oplossen, maar zich ook aanpassen aan de behoeften van RF-systemen in meerdere scenario's.

Productspecificatie

Nee.	Beschrijving	Symbool	Min	Type		Max	Eenheid	Opmerking
1.	Bedrijfsfrequentie	BW	300			2000	MHz
2.	Ingangsvermogen	Pin		2			dBm
3.	Uitgangsvermogen CW	Ps	49	50.5			dBm	Continue golf
4.	Vermogenswinst	GP		48.5			dBm	Bedrijfsspanning
5.	Vermogensversterking vlakheid	△Gp		±1,5			dB	Bedrijfsspanning
6.	Invoerretourverlies	S11		-15			dB
7.	Bedrijfsspanning	Vdc	28	32		32	V
8.	Huidig verbruik	A		8		11	A	@ Steenbolk>80W

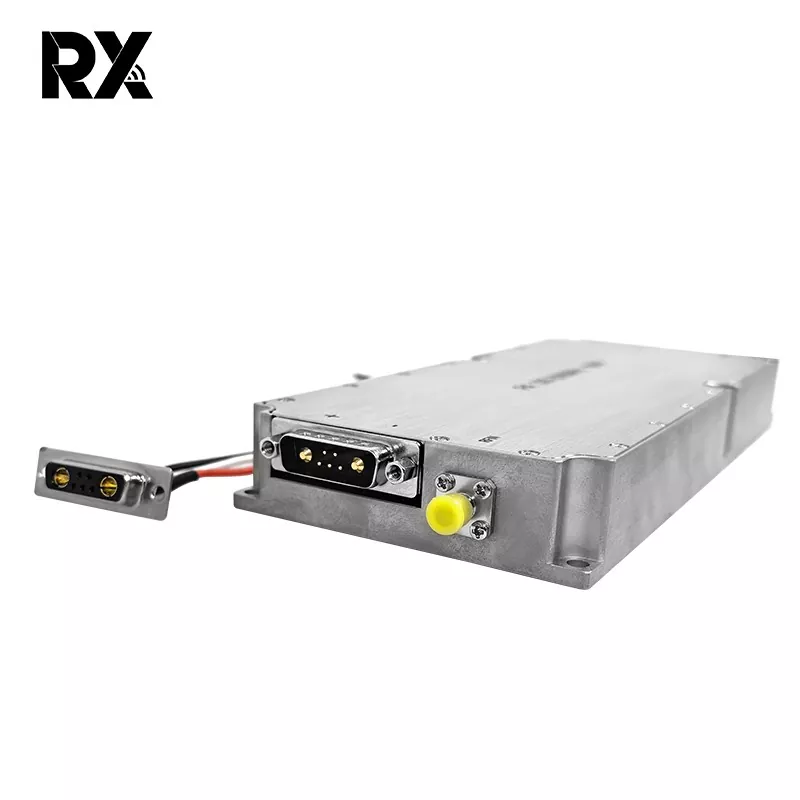

9.	RF-connectoringang		SMA, vrouw

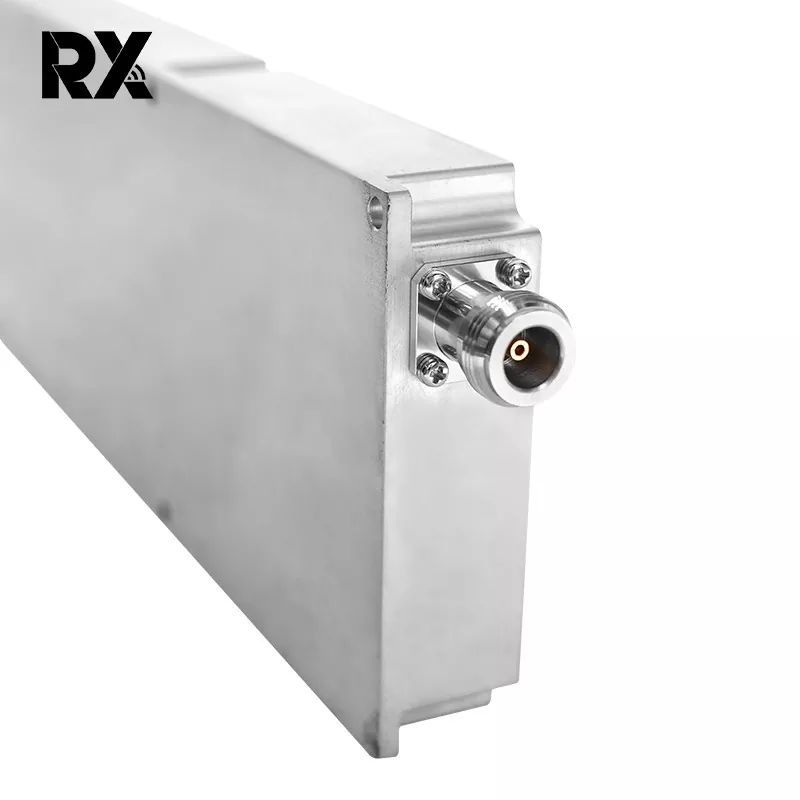

10.	Huidig verbruik		N- Vrouwelijk
11.	Gewicht		0.95				kg

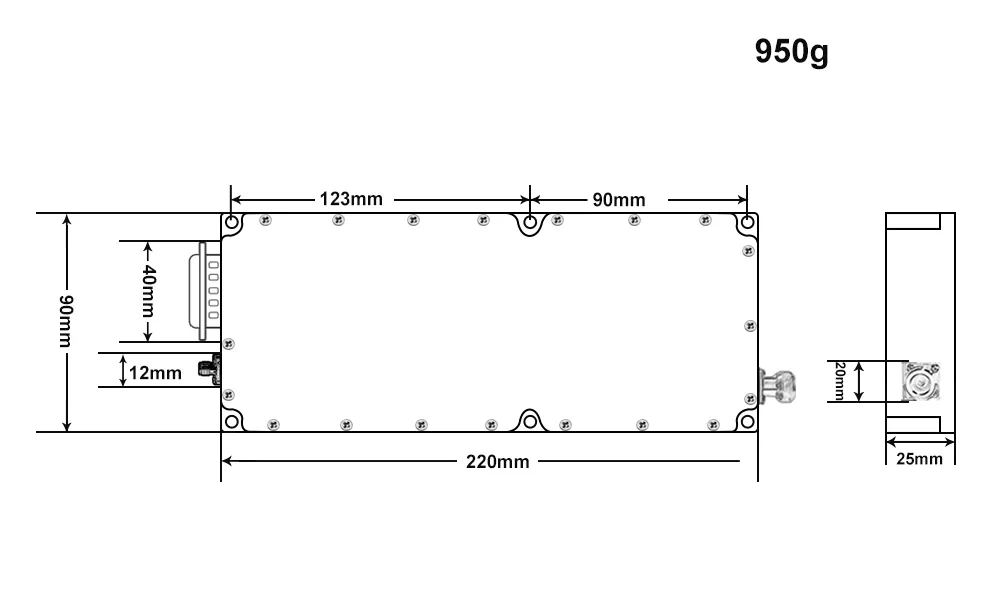

2209025	LengteBreedteHoogte		2209025			mm
13.	Maximaal ingangsvermogen	PinMax	≤10			dBm

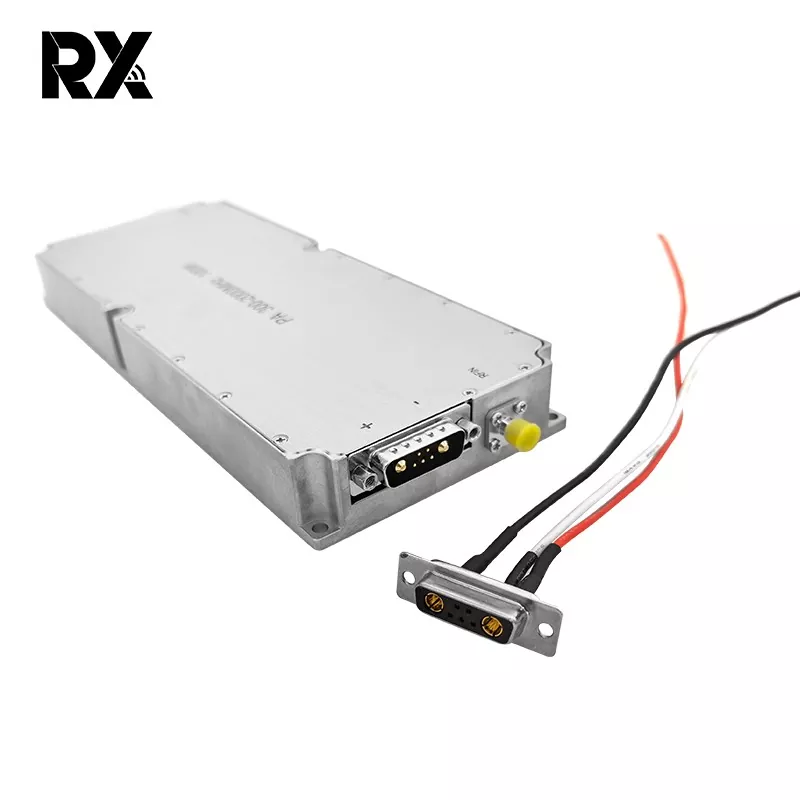

14.	Interfacedefinitie (7W2 vrouwelijk)	VDD	GP		28Vdc
		GND	A2		Grond
		Overstroombeveiliging	1		Normale werking: 0V Overstroombeveiliging:+5V			Overstroombeveiliging@25A
		Bescherming tegen oververhitting	2		Normale werking: 0V Beveiliging tegen oververhitting:+5V			Overtemperatuur
		Inschakelen	3		5V~Vdd:AAN 0V: UIT			bescherming@100℃
		GND	4		Grond
		Staat	5		Normale werking: 0V Staatsbescherming:+5V
