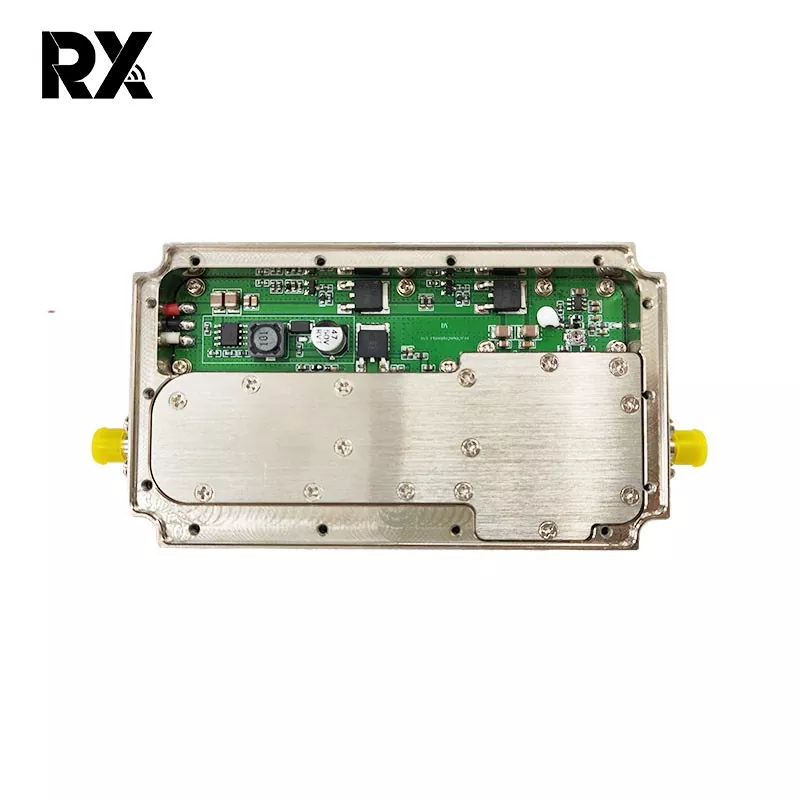

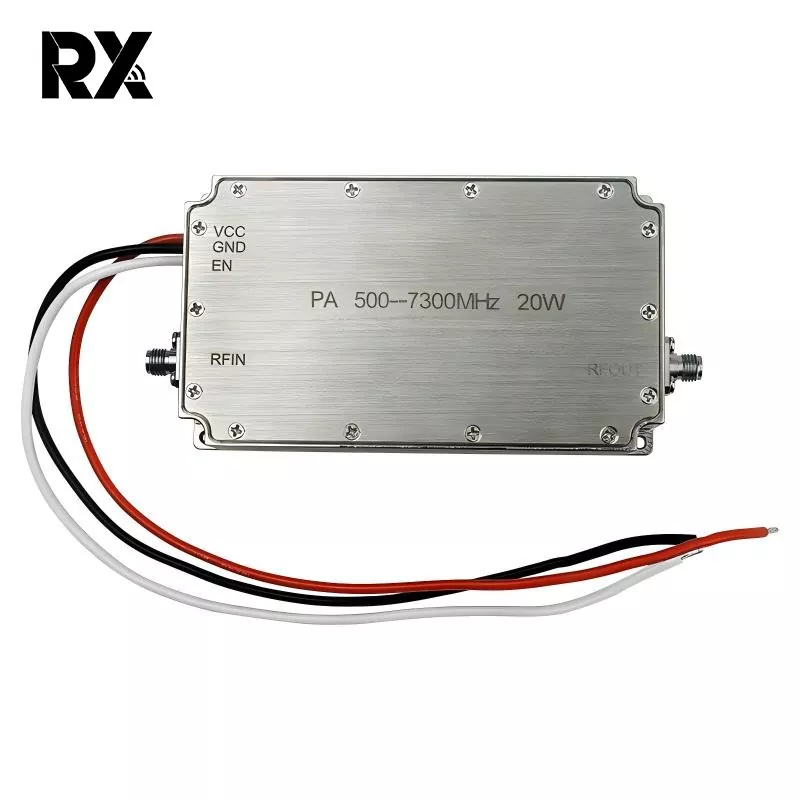

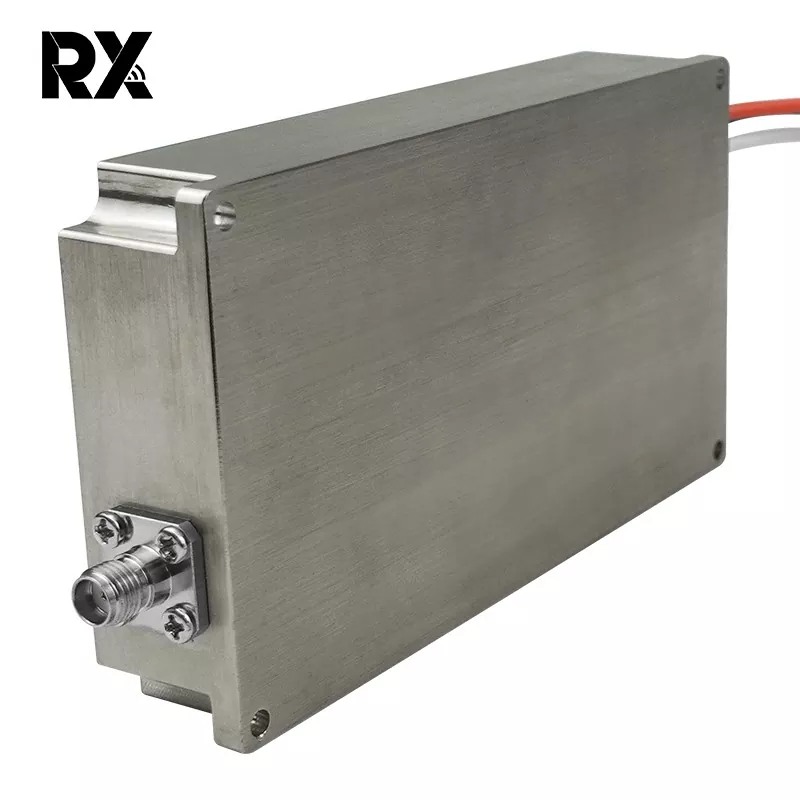

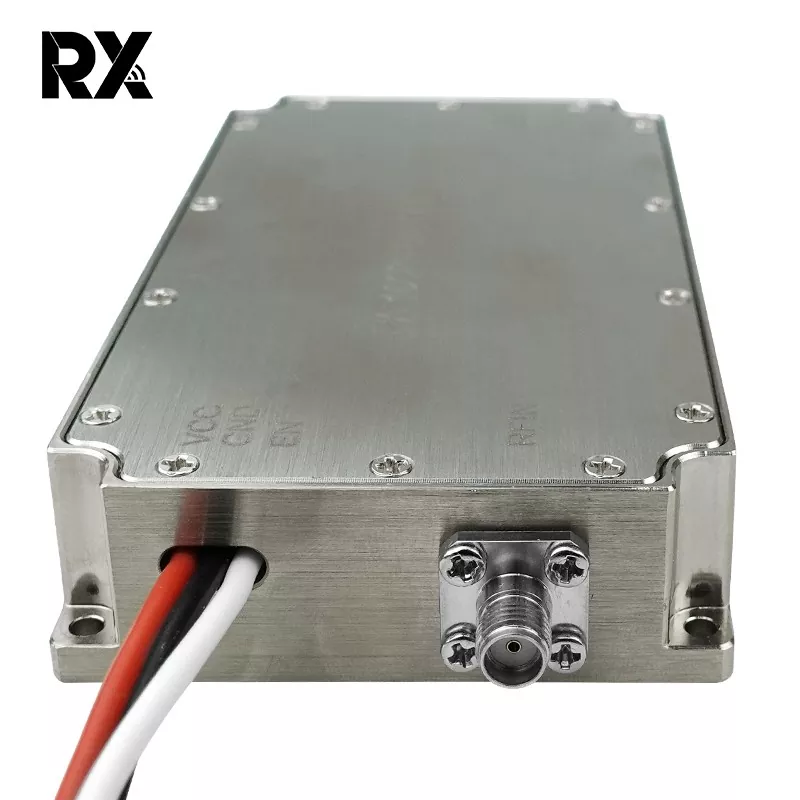

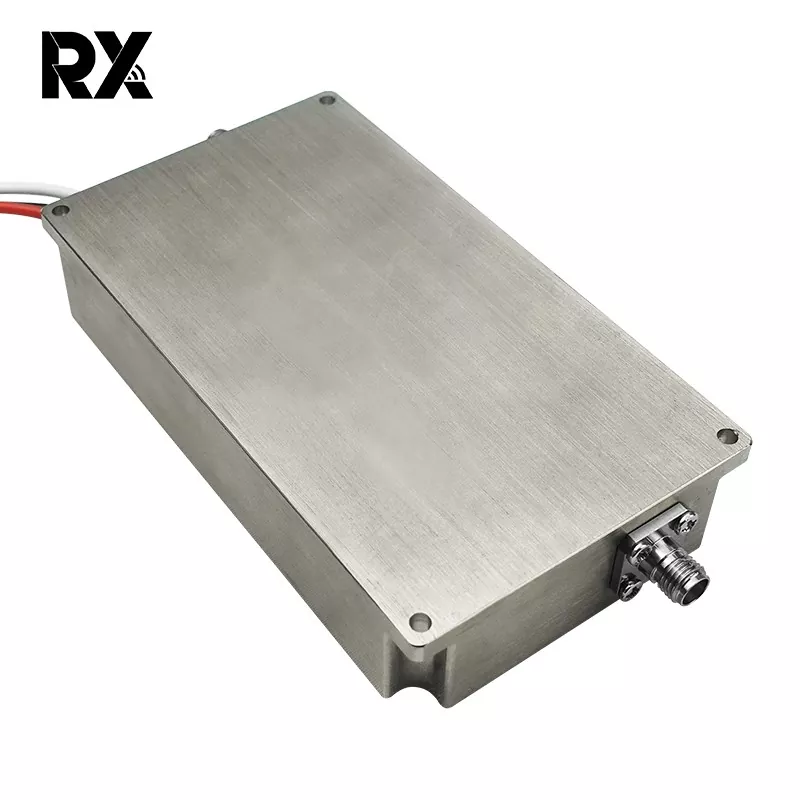

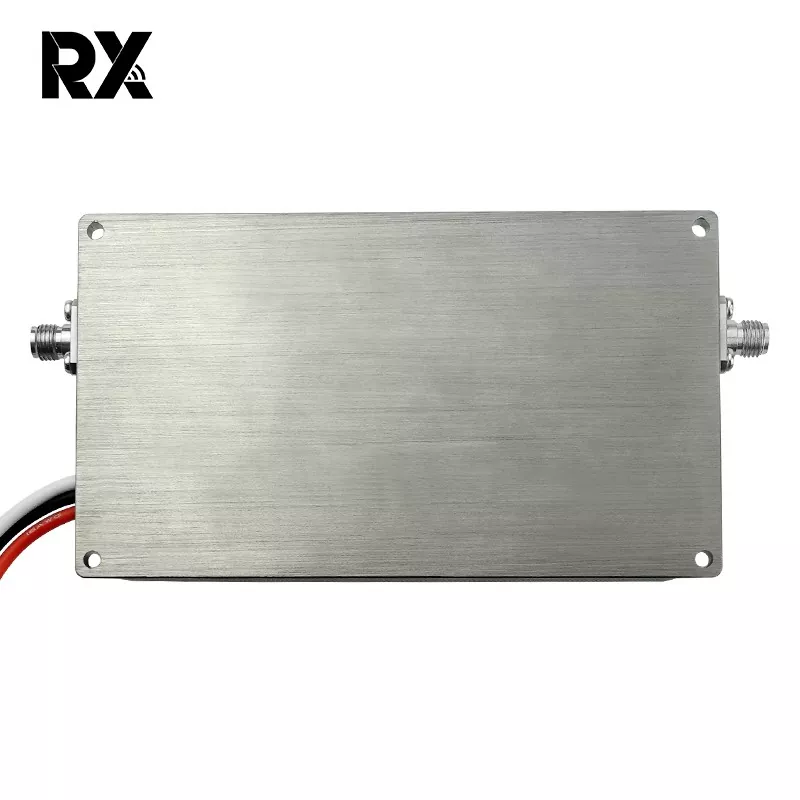

20 W 500-7300 MHz ultrabreedband eindversterker

Dit is een 20W 500-7300MHz Ultrawideband eindversterker zonder signaalbron. Het speelt een cruciale rol bij de stroomverdeling en lijnbeveiliging binnen het systeem. Hoewel het zelf geen versterking levert, kan het krachtige signalen tot 20 W nauwkeurig verzwakken, matchen of isoleren binnen een ultrabrede bandbreedte van 500 MHz - 7,3 GHz.

Stuur onderzoek

Productomschrijving

Belangrijkste voordelen:

Deze 20W 500-7300 MHz eindversterkerchip beslaat 500-7300 MHz en dekt tegelijkertijd de L-, S-, C- en een deel van de X-banden, waardoor meerdere toepassingen in één chip mogelijk zijn. Dit vermindert het aantal frequentiesplittercomponenten, waardoor de omvang wordt gecomprimeerd en kosten worden bespaard. Het vergemakkelijkt het schakelen tussen interferentiebanden, waardoor er geen externe signaalbronnen en antennes nodig zijn. Eén enkele breedbandchip kan interferentie verwerken van lage frequenties, conventionele banden, tot hoge frequenties.

Kernfunctie:

In een breedbandtransceiververbinding ondersteunt deze het aandrijfvermogen van 20 W dat de limiet van de voorgaande fase overschrijdt tot een niveau dat de volgende chip aankan, waardoor wordt voorkomen dat de daaropvolgende LNA/mixer wordt gecomprimeerd of doorgebrand. Bestand tegen een ogenblikkelijk vermogen ≥ 20 W. Wanneer gereflecteerd vermogen optreedt als gevolg van antenne-mismatch of open circuit in de volgende fase, absorbeert/verzwakt deze 500-7300 MHz 20W eindversterker de gereflecteerde energie om de vermogenstransistoren in de voorgaande fase te beschermen.

Deze eindversterker, geplaatst tussen twee eindversterkertrappen, kan het retourverlies met 3-6 dB verminderen, reflecties tussen de trappen verminderen, zelfoscillatie onderdrukken en de isolatie tussen de trappen verbeteren.

Specificaties 20W 500-7300MHz ultra-breedband eindversterker (TC=25℃)

Nee.	Beschrijving	Symbool	Min	Typ		Max	Eenheid	Opmerking
1.	Bedrijfsfrequentie	BW	500			7300	MHz
2.	Ingangsvermogen	Pin		0			dBm
3.	Uitgangsvermogen CW	Ps	42.5	43		44	dBm	Continue golf
4.	Vermogenswinst	GP		43			dBm	@ Pin=0 dBm
5.	Vermogensversterking vlakheid	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Invoerretourverlies	S11		-15			dB
7.	Bedrijfsspanning	Vdc	24	30		36	V
8.	Huidig verbruik	A		2		3	A	@ Steenbolk=10~15W
9.	RF-connectoringang		SMA, vrouw
10.	Uitgang RF-connector		SMA, vrouw
11.	Gewicht			0.278		0.3	kg
12.	LengteBreedteHoogte		1056020			mm
13.	Maximaal ingangsvermogen	PinMax	≤10			dBm
14.	Interfacedefinitie	VDD	A1		24Vdc
		GND	A2		Grond
		Inschakelen	1		5V~Vdd:AAN 0V: UIT
	Algemene afmeting	Opmerking: 1. De totale afmetingen zijn alleen ter referentie; 2. De maat kan op passende wijze worden vergroot of verkleind volgens de eisen van de klant; 3. De posities van de invoerinterface, uitvoerinterface en voedingsinterface kunnen worden gewijzigd volgens de werkelijke behoeften van de klanten;
	Algemene afmeting

Prestatiecurven (werkelijk gemeten monsters, 25 °C, 28 V)

Frequentie	invoer	24V			30V			36V
(MHz)	(dBm)	Steenbolk (dBm)	ik(A)	η(%)	Steenbolk (dBm)	ik(A)	η(%)	Steenbolk (dBm)	ik(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
