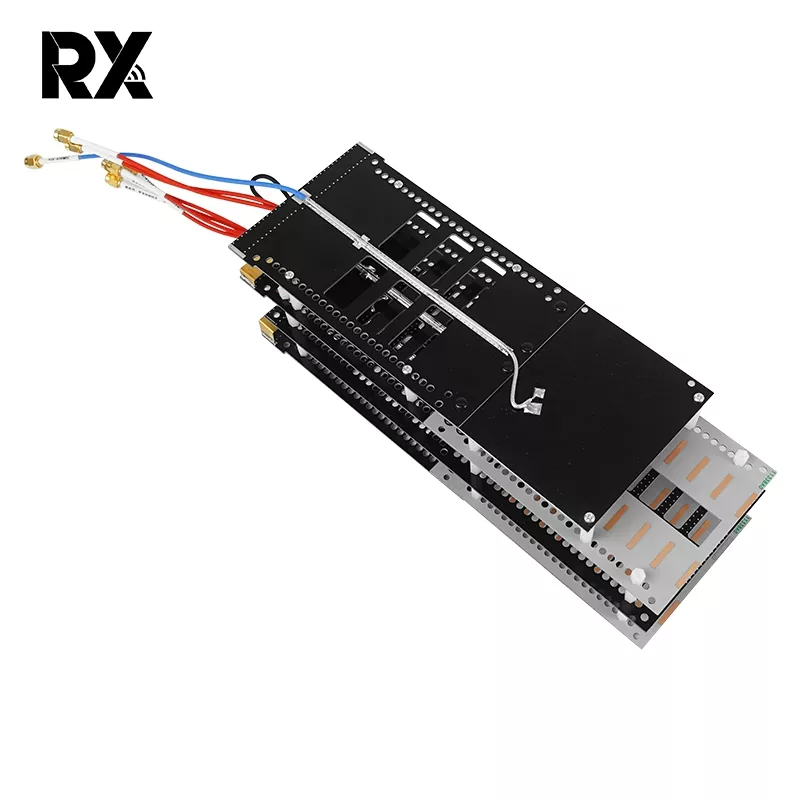

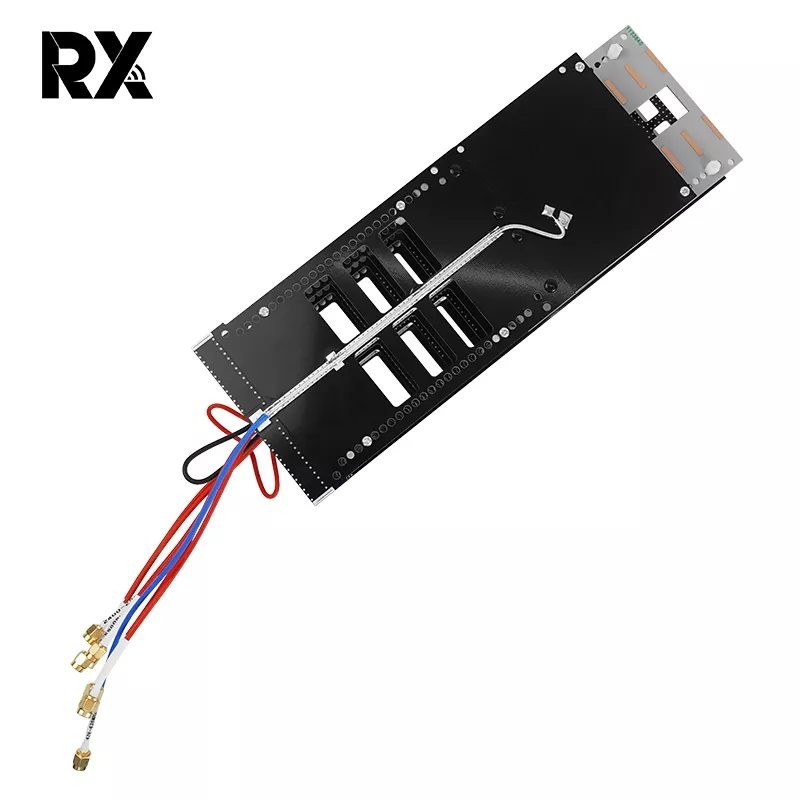

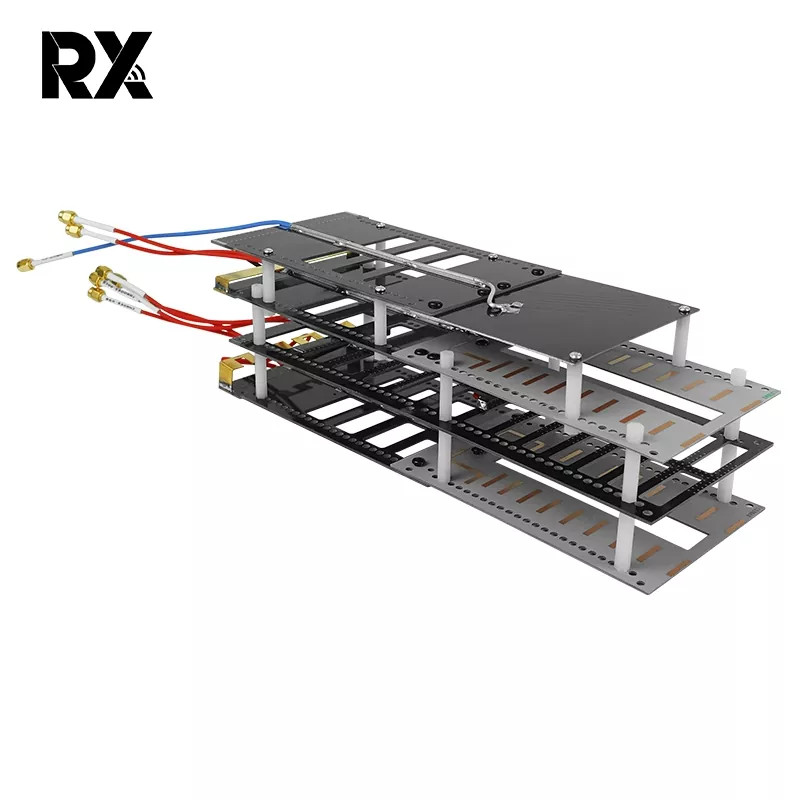

Hoge versterking 7-bands combinatie PCB-antenne

De High Gain 7-band combinatie PCB-antenne is een innovatieve antenne die geavanceerde technologie combineert met superieure prestaties van RX. Het integreert zeven verschillende communicatiebanden op één printplaat, waardoor efficiënte multi-bandcommunicatie wordt gerealiseerd, en met hoge versterkingskarakteristieken kan het stabiele en krachtige signaalondersteuning bieden voor verschillende draadloze communicatieapparaten.

Stuur onderzoek

Productomschrijving

Het High Gain 7-Band Combination PCB Antenne-productieproces is relatief volwassen, na strikte kwaliteitstesten en -verificatie, met hoge betrouwbaarheid en stabiliteit. In een verscheidenheid aan complexe omgevingsomstandigheden, zoals hoge temperaturen, lage temperaturen, vochtigheid, enz., Kunnen goede werkprestaties worden gehandhaafd om de continuïteit en stabiliteit van de communicatie te garanderen.

Bovendien kan de High Gain 7-bands combinatie-PCB-antenne zeven verschillende communicatiefrequentiebanden met brede dekking ondersteunen, inclusief maar niet beperkt tot veelgebruikte frequentiebanden voor mobiele communicatie (bijv. 2G, 3G, 4G, 5G), evenals een deel van het IoT en particuliere netwerkfrequentiebanden.

High Gain 7-band combinatie PCB-antenne van specificatie

Prestatieparameter
Type	Frequentie (Aangepast)	Verdienen	VSWR	Horizontaal Breedte van de straal	Verticaal Breedte van de straal

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Verhouding van voor naar achter		≥18 dB
Ingangsimpedantie		50Ω
Maximale invoer		50W
Type ingangsconnector		086 kabel 7 stuks*SMS-J

Mechanische parameter

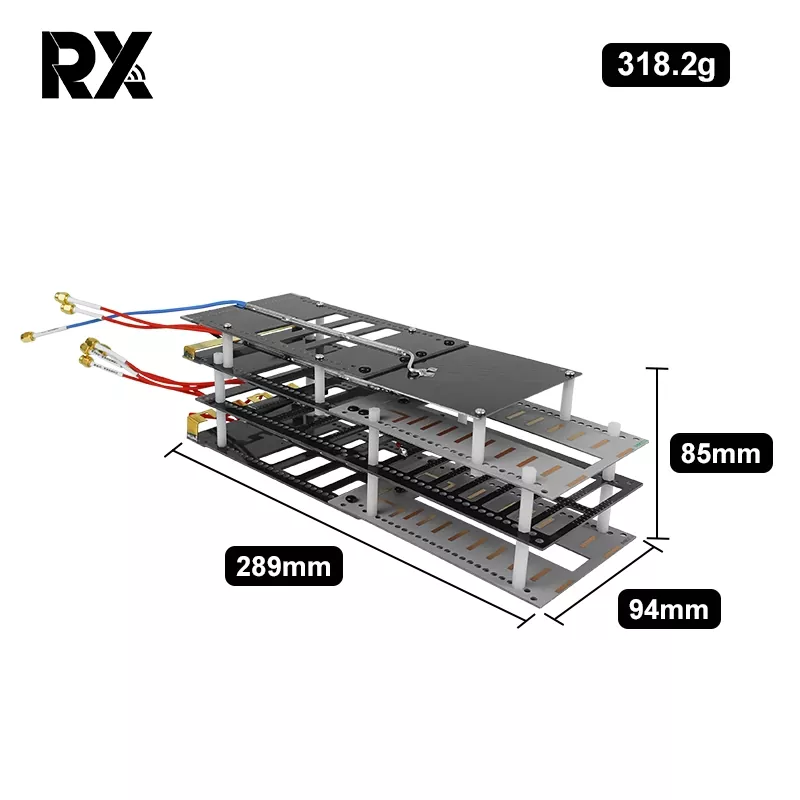

Afmeting (LBH)		28497,560mm
Antennegewicht (kg)		0,35 kg
Werkvochtigheid (%)		10%-95%
Oppervlaktekleur		Zwart en grijze kleur
Werktemperatuur (ºC)		-40~65ºC
