Ultra-breedband 1000-6000 MHz krachtige 100 W eindversterker

Ultra-breedband 1000-6000 MHz krachtige 100 W eindversterker is een RF-module. Eén enkele module kan 1-6 GHz bestrijken, waardoor de noodzaak voor traditionele multi-band schakelcircuits overbodig wordt, waardoor de systeemomvang en -complexiteit aanzienlijk worden verminderd. Geschikt voor scenario's met frequentieflexibiliteit, frequentieverspringing of breedbandinterferentie.

Stuur onderzoek

Productomschrijving

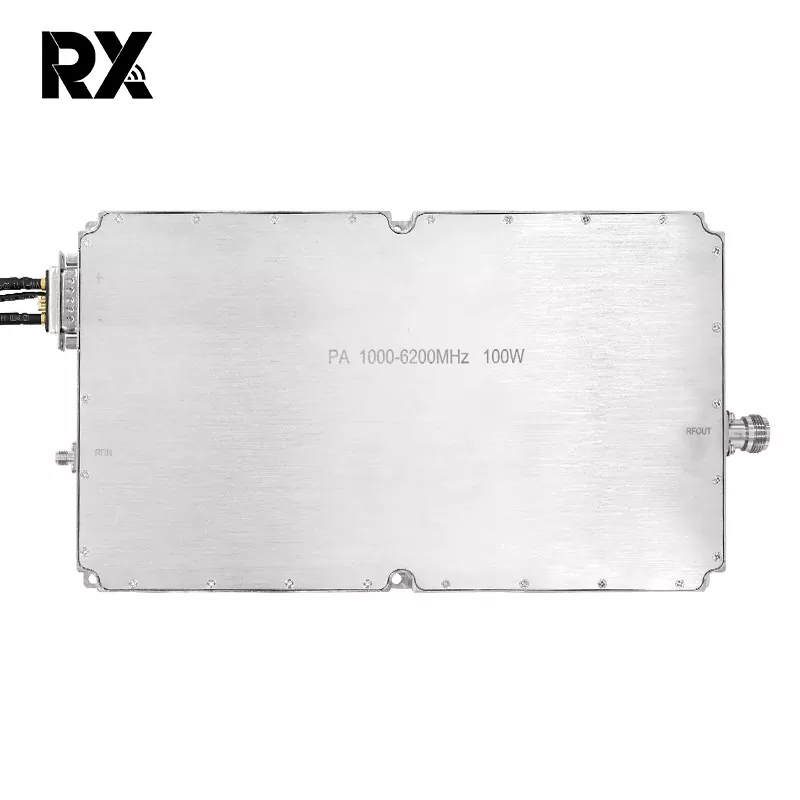

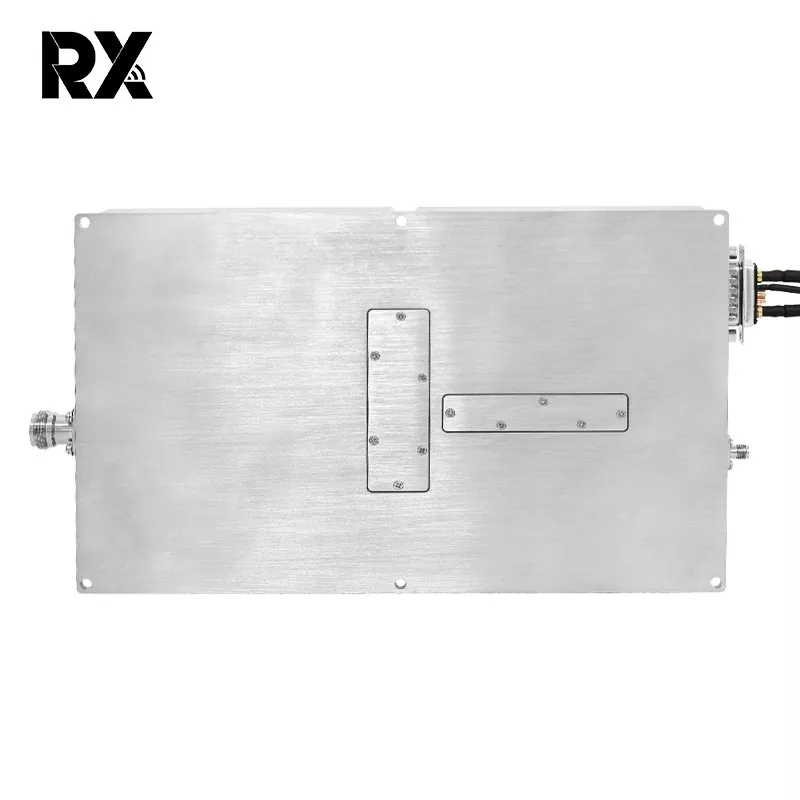

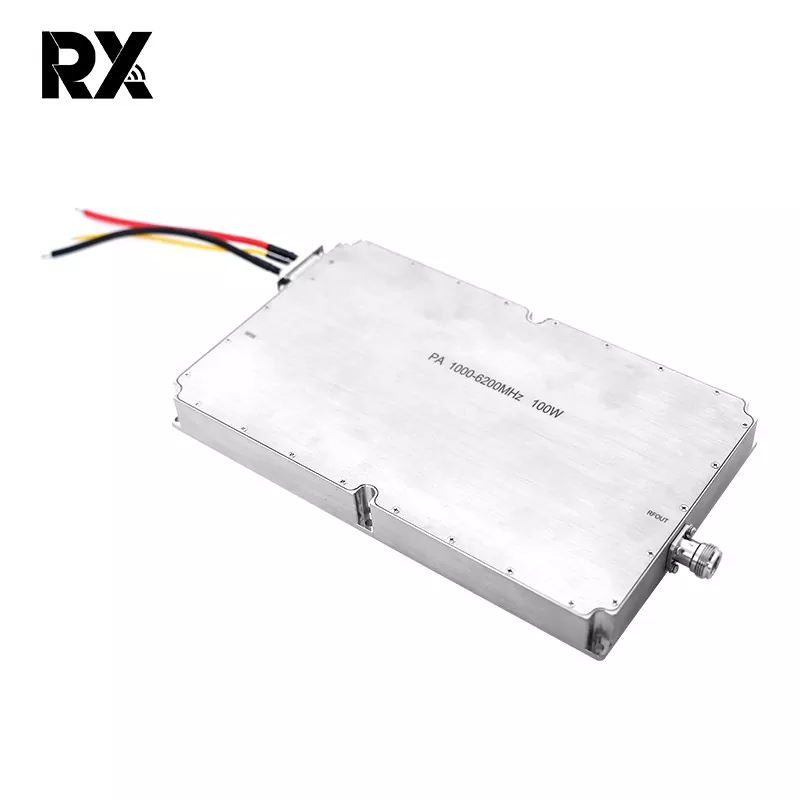

Ultra-breedband 1000-6000 MHz krachtige 100 W eindversterker

Deze module maakt gebruik van GaN-technologie, waardoor 30% minder warmtedissipatie wordt bereikt dan LDMOS bij het equivalente vermogen van 100 W, waardoor een echt hoog vermogen en een lage warmtedissipatie wordt bereikt, waardoor de levensduur van de module wordt verlengd. Bovendien hebben we temperatuurbeveiliging, belastingbeveiliging, overspanningsbeveiliging en overdrive-beveiliging aan de printplaat toegevoegd, waardoor de noodzaak voor externe beveiligingsfuncties wordt geëlimineerd en de operationele efficiëntie aanzienlijk wordt verhoogd.

In tegenstelling tot conventionele smalbandfrequenties vereist ultrabreedband (1000-6000 MHz) hogere technische en componentkwaliteitsnormen om de ultrabreedbandige, krachtige en betrouwbare eigenschappen te bereiken. De ultrabreedband 1000-6000MHz 100W eindversterker heeft uitstekende prestaties laten zien in moderne multibandcommunicatie, EMC-testen, elektronische oorlogsvoering en anti-dronesystemen.

Specificatie van 1000-6200MHz100W eindversterker (TC=25℃)

Nee.	Beschrijving	Symbool	Min	Typ		Max	Eenheid	Opmerking
1.	Bedrijfsfrequentie	BW	1000			6200	MHz
2.	Ingangsvermogen	Pin		2			dBm
3.	Uitgangsvermogen CW	Ps	50.5	51		52.5	dBm	Continue golf
4.	Vermogenswinst	GP	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Vermogensversterking vlakheid	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Invoerretourverlies	S11		-15			dB
7.	Bedrijfsspanning	Vdc	28	28		32	V
8.	Huidig verbruik	A		17		21.5	A	@ Steenbolk=110~180W
9.	RF-connectoringang		SMA, vrouw

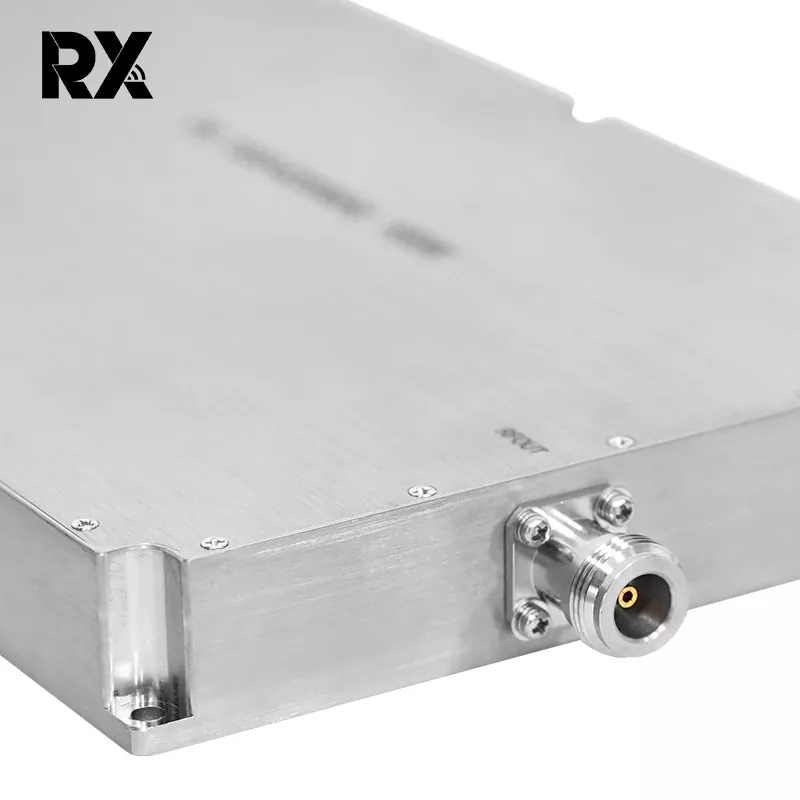

10.	Uitgang RF-connector		N, vrouw
11.	Gewicht			1.9		2	kg
12.	LengteBreedteHoogte		25015025			mm
13.	Maximaal ingangsvermogen	PinMax	≤10			dBm

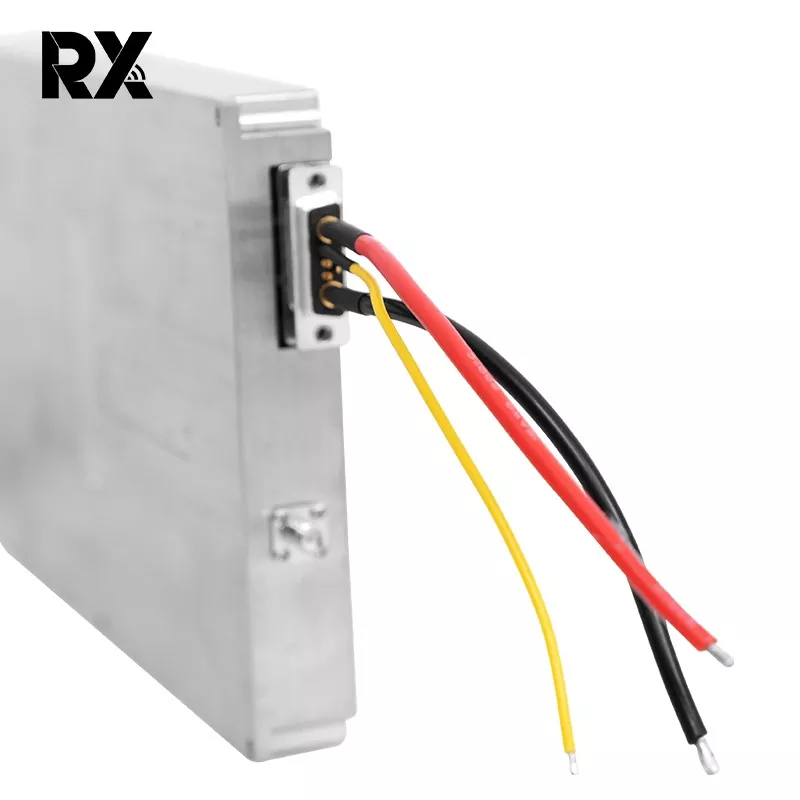

14.	Interfacedefinitie (7W2 vrouwelijk)	VDD	A1		28Vdc
		GND	A2		Grond
		Overstroombeveiliging	2		Normale werking: 0V Overstroombeveiliging:+5V			Overstroombeveiliging@25A
		Bescherming tegen oververhitting	2		Normale werking: 0V Beveiliging tegen oververhitting:+5V			Overtemperatuur
		Inschakelen	3		5V~Vdd:AAN 0V: UIT			bescherming@100℃
		GND	4		Grond
		Staat	5		Normale werking: 0V Staatsbescherming:+5V
