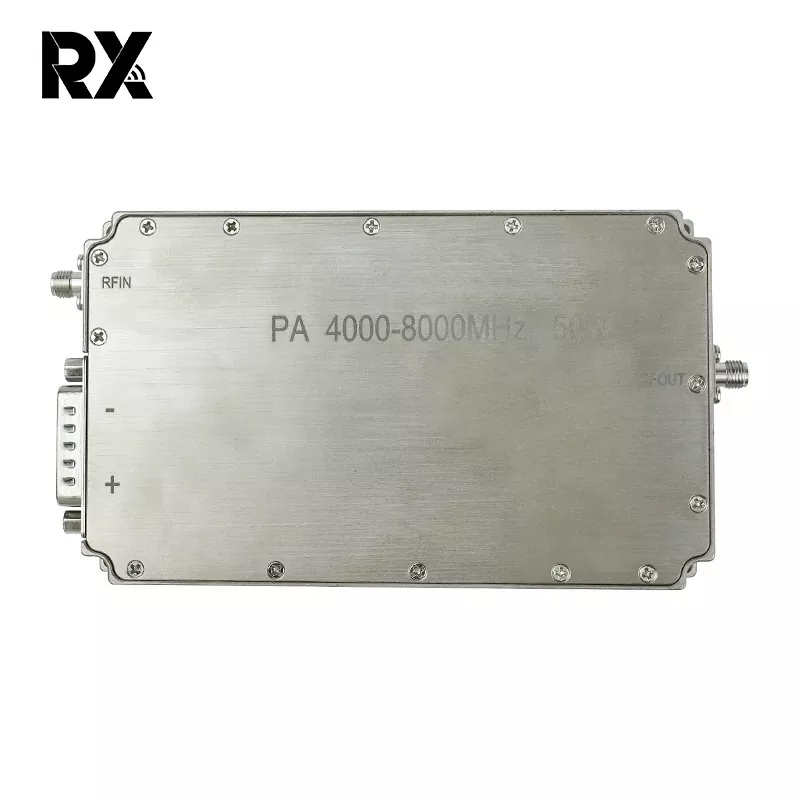

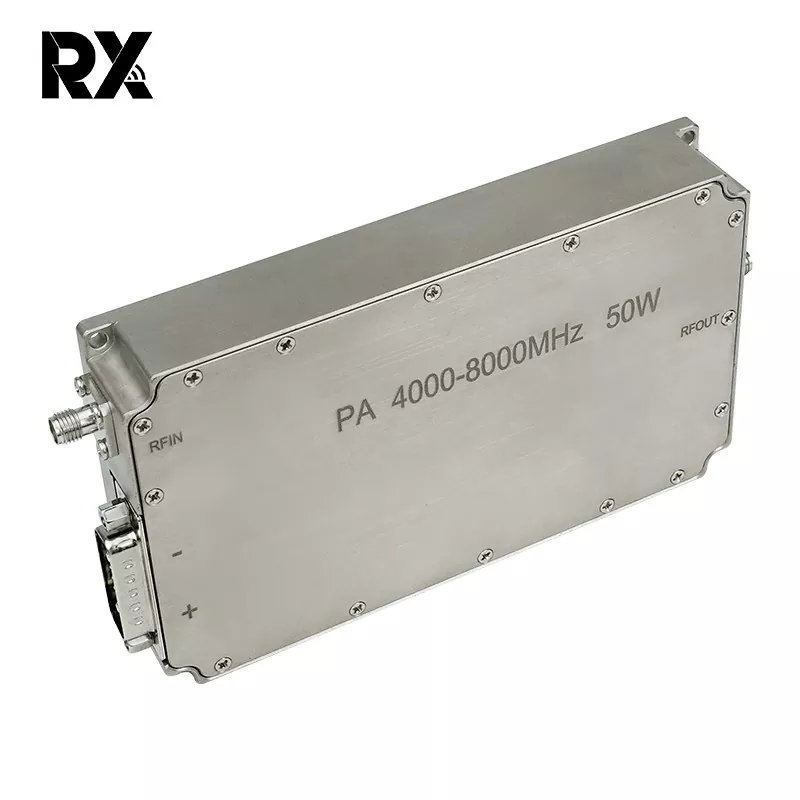

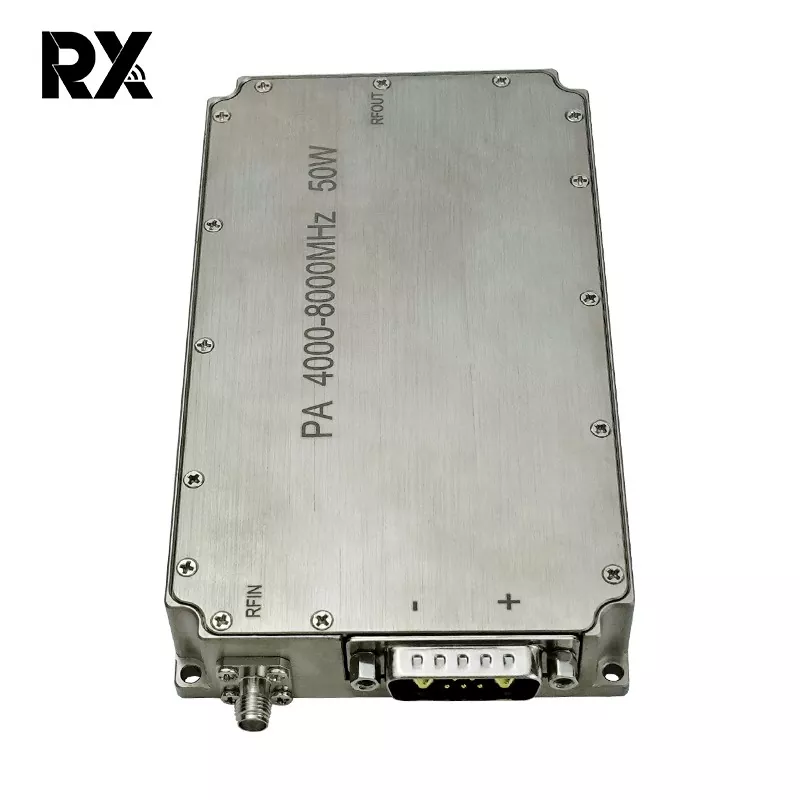

Ultrabreedband C-band 4-8 GHz 50W eindversterker RF-systeem

Deze 50 W breedband eindversterker is een hoogwaardige RF-module die is ontworpen voor toepassingen die een robuust uitgangsvermogen vereisen over het frequentiebereik van 4 GHz tot 8 GHz. Door gebruik te maken van geavanceerde GaN-technologie (Gallium Nitride) levert het een hoge vermogensdichtheid, uitstekende efficiëntie en betrouwbare lineariteit over een grote onmiddellijke bandbreedte. De versterker is ontworpen voor stabiliteit, duurzaamheid en consistente prestaties in veeleisende omgevingen.

Stuur onderzoek

Productomschrijving

Belangrijkste kenmerken

Breedbandprestaties: Werkt naadloos over het volledige spectrum van 4GHz tot 8GHz (C-band), zonder dat er van band hoeft te worden gewisseld.

Hoog uitgangsvermogen: Levert een typisch verzadigd uitgangsvermogen van minimaal 50 Watt (47 dBm) over de hele band.

Hoge versterking: Beschikt over een typische kleine signaalversterking van 50 dB (minimaal), waardoor een effectieve signaalversterking van bronnen met laag vermogen wordt gegarandeerd.

Uitstekende versterkingsvlakheid: Behoudt een superieure versterkingsvlakheid van typisch ±1,5 dB over het gehele frequentiebereik voor uniforme prestaties.

Hoog rendement: Bevat een hoog rendement ontwerp, waarbij doorgaans 30% Power Added Efficiency (PAE) wordt bereikt, waardoor de thermische belasting en het gelijkstroomverbruik worden verminderd.

Robuuste lineaire prestaties: Biedt een hoog compressiepunt van 1dB (OP1dB), doorgaans > 47dBm, en ondersteunt zowel lineaire als verzadigde versterking voor verschillende modulatieschema's.

Geïntegreerde bescherming en controle: Inclusief uitgebreide veiligheidsfuncties: bescherming tegen omgekeerde spanning, uitschakeling bij overtemperatuur en bescherming tegen overbelasting van de uitgang/VSWR. Standaard analoge interface voor biascontrole, in-/uitschakelen (TTL) en statusbewaking.

Thermisch beheer: Ontworpen met een efficiënt koelsysteem voor de grondplaat om een betrouwbare werking onder volledige belasting te garanderen. Temperatuurbereik operationele behuizing: -40°C tot +85°C.

Robuuste constructie: gehuisvest in een robuust, hermetisch afgesloten metalen pakket voor superieure afscherming en milieubestendigheid, geschikt voor militaire, ruimtevaart- en industriële toepassingen.

Nee.	Beschrijving	Symbool	Min	Typ	Max	Eenheid	Opmerking
1.	Bedrijfsfrequentie	BW	4000		8000	MHz
2.	Ingangsvermogen	Pin		0		dBm
3.	Uitgangsvermogen CW	Ps	47	48.5	49.5	dBm	Continue golf
4.	Vermogenswinst	GP	47		49.5	dBm	@ Pin=0 dBm
5.	Vermogensversterking vlakheid	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Kleine signaalversterking	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Kleine signaalversterking	△G		±2		dB	@ Pin=-5dBm
8.	Invoerretourverlies	S11		-15		dB
9.	Bedrijfsspanning	Vdc	28	28	32	V
10.	Huidig verbruik	A		6	8	A	@ Steenbolk=50~90W
11.	Werktemperatuur		-40℃~+50℃
12.	RF-connectoringang		SMA, vrouw
13.	Uitgang RF-connector		SMA, vrouw
14.	Gewicht			0.439	0.50	kg
15.	LengteBreedteHoogte		1348022			mm
16.	Ingangsvermogen	PinMax	-5		5	dBm

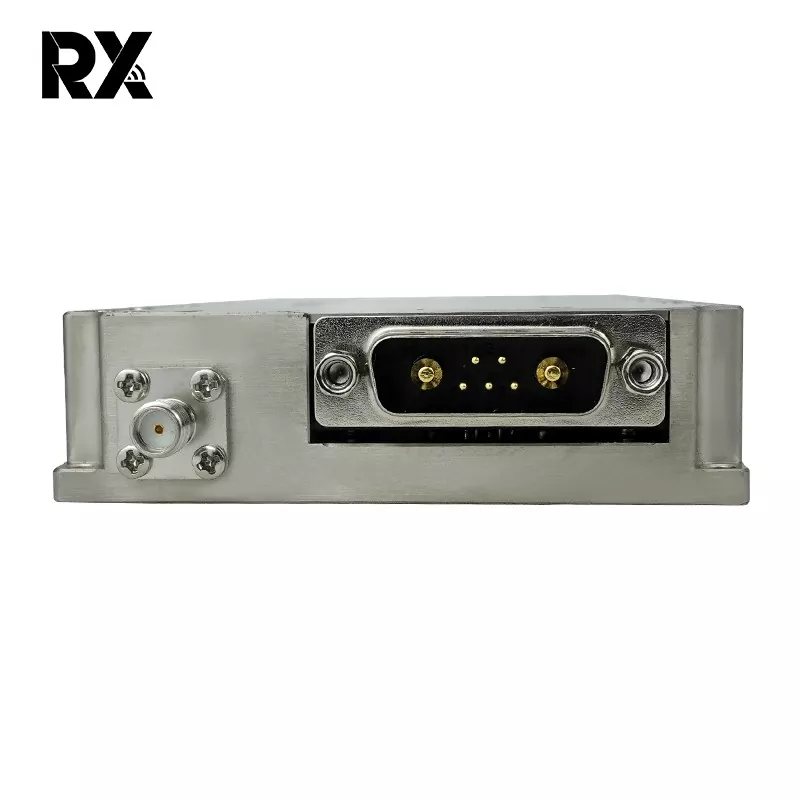

17.	Interfacedefinitie (7W2 vrouwelijk)	VDD	A1	Grond
		GND	A2	28Vdc
		Huidig gevoel	1	Analoge spanning ten opzichte van de stroom van de module bij 100 mV/A
		Temp gevoel	2	Analoge spanning ten opzichte van de temperatuur van de module bij 10 mV/℃
		Inschakelen	3	Versterker inschakelen			Versterker inschakelen: TTL Logic High (3,3 V) (Intern laag getrokken)
		GND	4	Grond
	Algemene afmeting	Opmerking: 1. De totale afmetingen zijn alleen ter referentie; 2. De maat kan op passende wijze worden vergroot of verkleind volgens de eisen van de klant; 3. De posities van de invoerinterface, uitvoerinterface en voedingsinterface kunnen worden gewijzigd volgens de werkelijke behoeften van de klanten;
